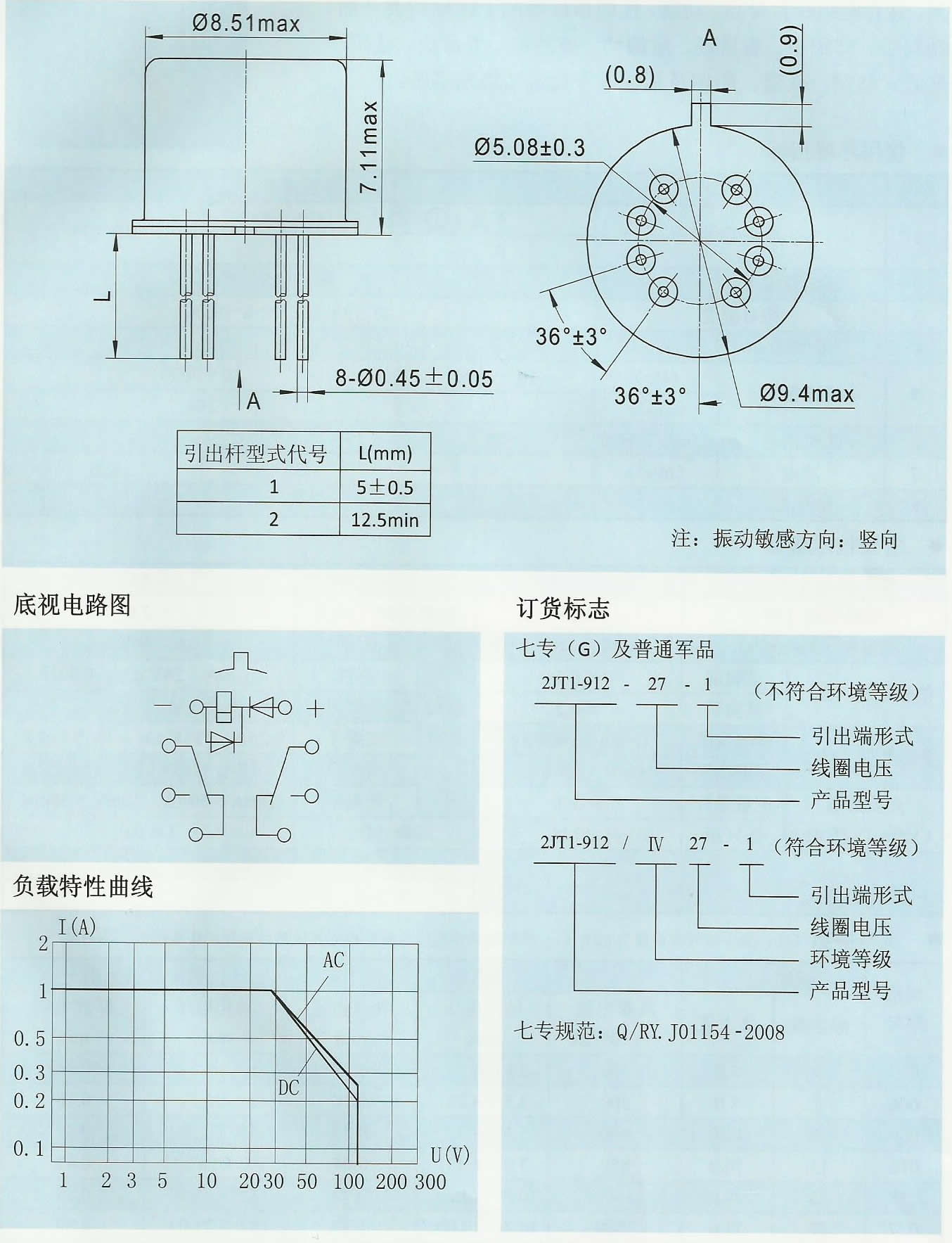

2JT1-912型T0-5密封电磁继电器
该继电器采用全熔焊密封，具有两组转换触点，负载电 流低电平至1A,体积小、重量轻、耐振动、抗冲击、寿命 长，内装线圈瞬态抑制和反向极性保护二极管，适用于航 天、航空、兵器、船舶及其他电子设备切换电路用。
使用环境指标
序号 | 项目名称 | 环境条件 | |||
1 | 质量等级 | 军品（J）及七专（G） | |||
II | IV | 一 | |||
2 | 环境温度 | (°C) | -65〜125 | ||
3 | 相对湿度 | (40±2) °C, 90%〜95% | |||
4 | 低气压 | (kPa) | 4.39 | ||
5 | 正弦振动 | (Hz) | 10〜2000 | 10〜2000 | 10〜3000 |
(m/s2) | 147 | 196 | 294 | ||
6 | 随机振动 | ((m/s2)2/Hz) | 10 | 20 | 40 |
7 | 冲击 | (m/s2) | 490 | 735 | |
8 | 加速度 | (m/s2) | 490 | 735 | |
主要技术指标
触点形式 | 2组转换 | 动作时间（ms） | ≤2.0 | ||
线圈功耗（W） | 0.5 | 释放时间（ms） | ≤4.0 | ||
泄漏率（Pa.cm3/s） | ≤1×10-3 | 触点 负载 | 阻性 | 1.0A, 28V d.c. | |
接触电阻（Q） | 试验前 | ≤0.1 | 低电平 | 10PA 〜50 PA, 10mV 〜50mV | |
试验后 | ≤0.2 | 寿命（次） | 1×105 次 | ||
绝缘电阻（MQ） | 常温常湿 | ≥10000 (500Vd.c.) | 过负载 | 阻性，2.0A, 28Vd.c., 100 次 | |
高温高湿 | ≥1000 (500Vd.c.) | 反向漏电流 | ≤lmA （反向加1.5倍额定电压时） | ||
介质耐压 (Vr.m.s) (50Hz) | 正常条件 | ≥500 | 反向电动势（V） | ≤1.5倍额定电压 | |
低气压 | ≥125 | 质量（g） | ≤1.73 | ||
规格参数
规格 序号 | 线圈电压 | 25 °C | 整个温度范及寿命试验后 | ||||
额定值 | 最大值 | 线圈电流 mA | 动作电压 max | 释放电压 min | 动作电压 max | 释放电压 min | |
005 | 5 | 5.8 | 93.2 〜128.2 | 3.5 | 0.6 | 4.2 | 0.6 |
006 | 6 | 8.0 | 58.3 〜78.3 | 4.2 | 0.7 | 5.1 | 0.7 |
009 | 9 | 12.0 | 33.0 〜42.9 | 6.3 | 0.9 | 8.0 | 0.8 |
012 | 12 | 16.0 | 25.6 〜32.8 | &4 | 1.1 | 10.2 | 0.9 |
018 | 18 | 24.0 | 17.5 〜22.1 | 12.2 | 1.4 | 14.7 | 1.1 |
027 | 27 | 32.0 | 14.8 〜18.5 | 18.0 | 1.8 | 23.0 | 1.4 |
