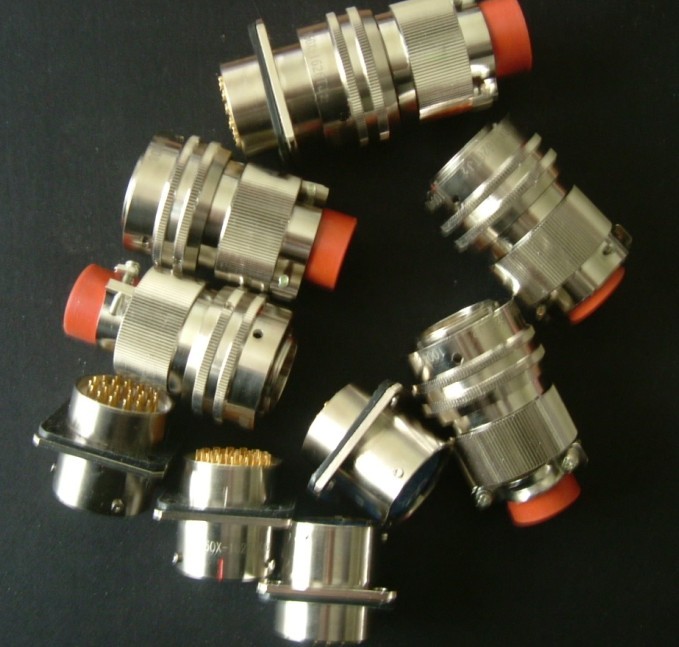

Y50X圆形电连接器包括公制、英制、电源三大类电连接器。具有快捷连接与分离，体积小，重量轻，密封性能好，
抗拉性能优之特点。 插头电缆罩有七种安装方式，壳体分屏蔽和非屏蔽。电缆引出有直式和弯式，端接方式为焊接式。品种多，规格全。均参照GJB101A-97，GJB598A-96，MIL-C-26482 等标准的要求
环境性能
工作温度：-55℃～+125℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
密封性：耐压0.2MPa
防盐雾，防潮湿，防霉菌性能等符合GJB101A-97标准的要求。
电气性能
接触电阻及额定电流
接触件规格（mm） | 接触电阻mΩ | 额定电流(A) |
Φ0.8 | ≤6 | 3 |
Φ1.0 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
Φ2.0 | ≤2 | 20 |
Φ2.5 | ≤1.5 | 25 |
额定电压，耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温常压 | 500 | 1500 | ≥3000 |
湿热 | 500 | 500 | ≥20 |
高温 | 250 | - | ≥500 |
低气压条件4.39KPa | 300 | 375 | - |
射频抗干扰衰减值
频率Hz | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 |
衰减dB | 65 | 60 | 60 | 55 | 55 | 50 | 45 | 45 |
外壳间电连续性：非屏蔽≤200mΩ,屏蔽≤5 Mω
机械性能
壳体：高强度铝合金材料 不锈钢
非屏蔽镀层：阳极氧化着色 黑H、绿L（Ni沙镍）S：化镍（Zn锌）
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷砂镀镍
绝缘体：耐热热塑性材料
接触件：铜合金材料表面镀金
机械寿命：500次
标记代号及订货标志
Y50X II 08 02 Z J 10 H -40
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①公制系列 表示Y50X-Y50型公制系列圆形电连接器 X代表类别型号
②键位标记 X共有5键位I Ⅱ Ⅲ Ⅳ Ⅴ其中Ⅲ不表注出详见表I与图I
③壳体号 08 10 12 14 16 18 20 22 24
④接触件数 2-61
⑤壳体类别 T-插头 Z-插座
⑥接触件类别 J-插针 K-插孔
⑦插头尾部形式或插座安装方式
插头尾部形式： 1接地式 2夹线板式 3简封式 4防波抗拉式 5弯头护线式 6弹簧护线式
插座安装形式： 10 方形法兰式 11圆形法兰式 14 螺母并紧式 S穿墙座
⑧表面处理： H 阳极氧化发黑 L阳极氧化军力 S 化学镀镍 NI 喷砂镀镍
⑨壳体材料： 无标志-铝合金 40 不锈钢
键位标记
键的转位角如表，角度位置如图1。
标记代号 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
键位字母 | V | Y | I | L | T |
与主键Ⅱ的角度 | 155° | 95° | 0° | 100° | 150° |
类别号形式表
符号 | X | Q | P | N | H | A |
代表意义 | 焊接胶封 | 压接屏蔽胶封 | 焊接屏蔽胶封 | 压接胶封 | 玻璃烧结密封 | 印制板焊接胶封 |
防误插
在绝缘体外围上开有不同角度的槽，可以按使用方需要由厂方转位装配保证相同规格不同键位的头、座不会误插。以使相同品种规格的头、座顺利配插。（从插针的插合面看）插头外形及安装尺寸
接地压紧式插头外形尺寸
